Опоры освещения ОГК: что важно знать перед покупкой?

Ключевые особенности, которые важно учитывать при заказе опор ОГК.

Опоры ОГК – это несиловые граненые конические опоры освещения с фланцевым основанием. Изготовливаются из стали, высота столба опоры составляет от 3 до 16 метров.

Применяются для организации уличного освещения в местах, где не требуется подвес питающего кабеля или размещение дополнительных конструкций на опоре.

В наличии более 3800 опор ОГК по цене от 8 564 руб. за штуку.

Опоры освещения ОГК являются одним из самых популярных решений для организации уличного освещения. Это обусловлено их относительно невысокой стоимостью и низким весом, простотой монтажа и долгим сроком службы.

Альтернативной граненым опорам ОГК могут служить опоры НФГ или опоры ОНО – это тоже граненые несиловые конические опоры из стали. Опоры НФГ и ОНО могут быть идентичны опорам ОГК, либо же отличаться по диаметру столба и фланцевого основания (у разных производителей характеристики могут отличаться).

Аббревиатура ОГК расшифровывается как:

«О» – опора

«Г» – граненая

«К» – коническая

«цифра» – высота опоры в метрах.

Дополнительно могут использовать обозначения "гц" - горячий цинк или "02" - подвод питающего кабеля подземным способом.

Разберем на примере: ОГК-6-02-г.ц. - это опора граненая коническая высотой 6 метров, с подземным подводом питающего кабеля, с покрытием горячий цинк.

Высота опор ОГК:

Стандартная высота опор ОГК составляет от 4 до 12 метров, но по заказу могут быть изготовлены опоры ОГК высотой 3, 14 или 16 метров.

Опора ОГК-3 – несиловая граненая коническая опора освещения из стали высотой 3 метра.

Опора ОГК-4 – несиловая граненая коническая опора освещения из стали высотой 4 метра.

Опора ОГК-5 – несиловая граненая коническая опора освещения из стали высотой 5 метров.

Опора ОГК-6 – несиловая граненая коническая опора освещения из стали высотой 6 метров.

Опора ОГК-7 – несиловая граненая коническая опора освещения из стали высотой 7 метров.

Опора ОГК-8 – несиловая граненая коническая опора освещения из стали высотой 8 метров.

Опора ОГК-9 – несиловая граненая коническая опора освещения из стали высотой 9 метров.

Опора ОГК-10 – несиловая граненая коническая опора освещения из стали высотой 10 метров.

Опора ОГК-12 – несиловая граненая коническая опора освещения из стали высотой 12 метров.

Опора ОГК-14 – несиловая граненая коническая опора освещения из стали высотой 14 метров.

Опора ОГК-16 – несиловая граненая коническая опора освещения из стали высотой 16 метров.

Производство опор ОГК

Опоры ОГК изготавливаются из листовой стали (конструкционной или легированной) методом продольной гибки на мощных листогибочных прессах с последующей автоматической сваркой продольного шва и нанесением антикоррозийного цинкового покрытия.

Чертеж опоры ОГК

Основные этапы производства граненых конических опор ОГК:

1. Раскрой металла

Из стальных листов на станках плазменной или лазерной резки вырезаются заготовки в форме равнобедренной трапеции, которая сужается кверху для создания конусной формы.

2. Гибка (профилирование)

Заготовку помещают на пресс с длинным листогибочным станком, где ей придают многогранную конусовидную форму по всей длине.

3. Продольная сварка

Полученный профиль с сомкнутыми краями сваривают по ребру с помощью автоматического оборудования, обеспечивая прочный и надежный продольный шов..

4. Приварка фланца

К нижней части ствола приваривают опорный металлический фланец (для крепления к фундаменту)

5. Подготовка лючка

В стволе опоры вырезают ревизионный лючок для доступа к коммутационным узлам.

6. Подготовка посадочного места под кронштейн

Посадочное место может отличаться в зависимости от конкретного вида изделия и пожеланий Заказчика.

7. Зачистка сварных швов

Путем шлифовки готовой конструкции.

8. Горячее цинкование

Готовую стальную конструкцию погружают в ванну с расплавленным цинком, что создает ровное покрытие, обеспечивающее защиту от коррозии на срок от 25 лет.

Комплектация опор ОГК

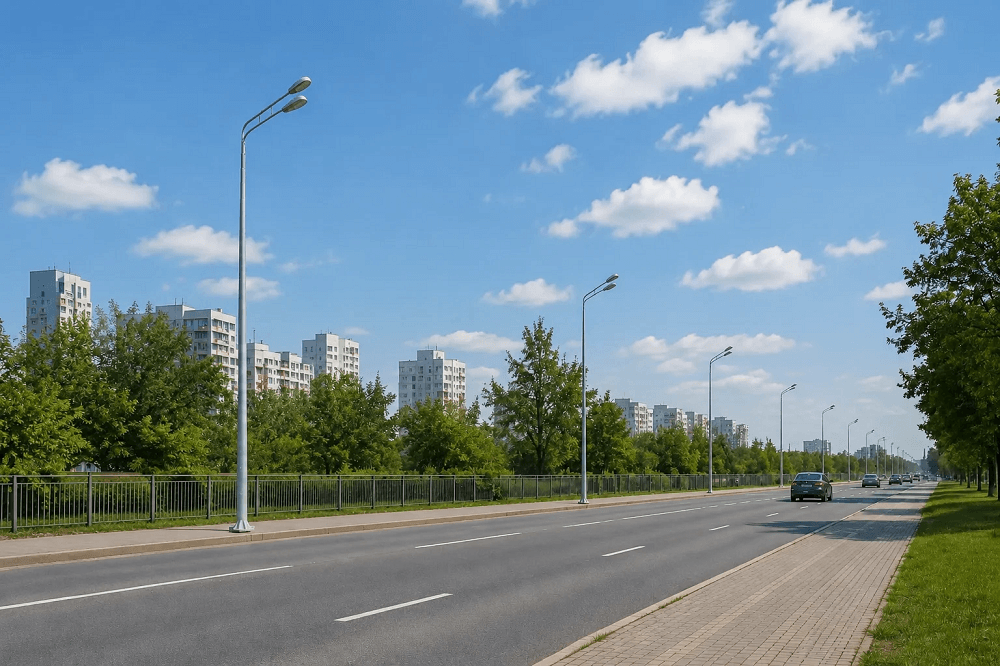

opory ogk.png

При заказе опор ОГК важно учитывать, что сама граненая коническая несиловая опора представляет собой металлически столб, для организации уличного освещения его необходимо дополнить комплектующими:

Фундамент для опоры ОГК – обязательный элемент, без которых монтаж конструкции невозможен.
Питающий кабель
Кронштейн для крепления светильника
Уличный светильник.

Помимо установки уличных осветительных приборов опоры ОГК могут использоваться для размещения небольших видеокамер или мелкогабаритных дорожных знаков.

Советы эксперта: что важно знать перед покупкой опор ОГК?

Предприятие Декарт специализируется на производстве и продаже металлоизделий, в числе которых: опоры освещения с комплектующими, мачты освещения и связи, опоры контактной сети и молниеотводы. За годы работы мы выделили ключевые факторы, которые необходимо учитывать при покупке опор ОГК.

1. Максимально допустимая нагрузка

Опоры ОГК относятся к несиловым опорам освещения, это значит, что они не предназначены для восприятия нагрузки более чем от уличного светильника, размещение дополнительных элементов может привести к наклону или падению опоры.

2. Установка опор ОГК

Монтаж производится строго на фланцевую закладную деталь фундамента, которая должна в точности соответствовать фланцу самой опоры (форма, размер, место расположения и диаметр отверстий для креплений).

Подвод питающего кабеля к опоре возможен только подземным методом, подвес питающего кабеля не допускается, так как опора ОГК не способна выдержать такую нагрузку.

Для подключения и обслуживания опоры внизу конструкции может быть установлен ревизионный лючок, который позволяет получить доступ внутрь полого ствола опоры.

Минимальная температура эксплуатации -40С (для опор из стали марки Ст3), в более холодном климате требуется использование стали марки 09Г2С для производства опор ОГК.

3. Комплектация опор ОГК

Помимо обязательных элементов, таких как закладная деталь фундамента для опоры ОГК, питающего кабеля, кронштейна и уличного светильника, опоры освещения ОГК могут комплектоваться:

Распределительной коробкой
Декоративным цоколем
Датчиками движения.

4. Ветровой район установки

Ветровой район один из ключевых факторов при заказе опор освещения, если характеристики опоры освещения не будут соответствовать ветровому району и климатической зоне (диапазону температур), конструкция может получить повреждения или обрушиться.

Опоры ОГК допустимо устанавливать с I по IV ветровой район, однако важно, чтобы характеристики конкретной опоры ОГК соответствовали ветровому району установки. Рекомендуем обратить внимание на эти данные в договоре поставки и паспорте на изделие.

5. Покрытие опор ОГК

По требованию ГОСТ опоры ОГК должны быть покрыты горячим цинком толщиной от 40 до 200 мкм (микрон). Для граненых конических опор освещения ОГК на практике обычно слой цинка составляет не менее 80–100 мкм.

Производитель не имеет права продать опоры ОГК для установки без соответствующего антикоррозийного покрытия.

Однако по желанию Заказчика возможно дополнительное нанесение порошковой покраски на слой цинка. Широкая палитра оттенков RAL позволяет реализовать практически любую задумку.

Цена опор ОГК

Приведем стоимость опор освещения ОГК на примере прайса предприятия Декарт на опоры освещения в наличии*.

Наименование опоры	Цена	Закладная деталь фундамента	Цена
ОГК-4	8 564 руб.	ФМ-0,108-1,0 фл190*10	1 880 руб.
ОГК-5	9 987 руб.	ФМ-0,108-1,5 фл190*10	2 490 руб.
ОГК-6	12 156 руб.	ФМ-0,108-1,5 фл190*10	2 490 руб.
ОГК-7	16 140 руб.	ФМ-0,133-1,5 фл300*10	4 290 руб.
ОГК-8	18 965 руб.	ФМ-0,159-1,5 фл300*10	5 890 руб.
ОГК-9	21 825 руб.	ФМ-0,159-2,0 фл300*10	6 050 руб.
ОГК-10	22 310 руб.	ФМ-0,159-2,0 фл300*10	6 050 руб.
ОГК-12	43 900 руб.	ЗДФ-219-2,0-02-г (5)	12 000 руб.
ОГК-14	74 900 руб.	ЗДФ-273-2,5-02-г (6)	18 700 руб.
ОГК-16	102 800 руб.	ЗДФ-273-2,5-02-г (6)	18 700 руб.

* Данные актуальны на момент публикации материала.

Купить опоры ОГК

На предприятии Декарт вы можете купить опоры ОГК из наличия или под заказ. Мы гарантируем низкую стоимость на опоры освещения, точное соблюдение сроков поставки и высокое качество поставляемой продукции.

Под заказ возможно изготовление опор ОГК высотой от 3 до 16 метров, с типовыми или индивидуальными характеристики по диаметру ствола, толщине и марки стали.

Опоры ОГК в наличии*:

ОГК-4 - 380 шт.
ОГК-5 - 701 шт.
ОГК-6 - 1021 шт.
ОГК-7 - 571 шт.
ОГК-8 - 405 шт.
ОГК-9 - 442 шт.
ОГК-10 - 238 шт.
ОГК-12 - 35 шт.
ОГК-14- 25 шт.
ОГК-16 - 25 шт.

* Данные актуальны на момент публикации материала.

Остались вопросы? Свяжитесь с нами, чтобы получить бесплатную консультацию.
